應用：活潑金屬Ti/Zr (鈦/鋯)、

設計理念：冷坩堝真空感應熔煉爐（CCLM）是一種水冷坩堝電磁感應真空懸浮熔煉設備，主要用來制備高熔點，高純度和極活潑的金屬或非金屬材料。通過將銅坩堝切分成等分的銅瓣結構，并在每一瓣組塊內部均通有水冷。將金屬置于交變電磁場中，該裝置能使電磁推力聚集在坩堝內部，使金屬熔液向中間擠壓，形成駝峰從而脫離坩間，小部分與冷壁接觸的合金液形成凝殼，爐料表層形成強大的渦流，一方面釋放出焦耳熱使?fàn)t料熔化，另一方面形成洛倫茲力使熔體懸浮并產生強烈的攪拌，加入的合金元素可以很快的均勻的混合在熔液內部，使化學成分更加均勻，溫度傳導更加均衡。由于是冷壁銅坩堝，避免了坩堝對熔體的污染。水冷坩堝熔煉在排除金屬夾雜物和脫氣精煉程度上可以達到電子束的熔煉水平，而蒸發的損失則更小。由于感應加熱的非接觸加熱特點，對于制備更高純度或極活潑的金屬具有很好的作用。

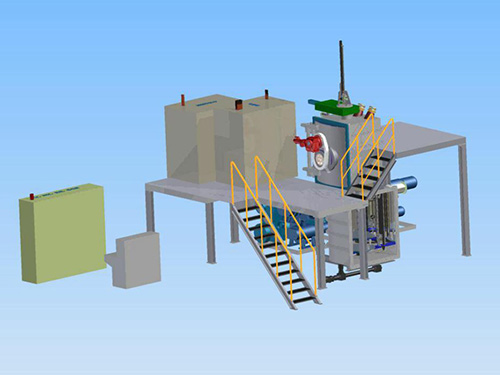

針對需方Ti-Al合金設計的冷坩堝真空感應熔煉設備包括熔煉室、冷坩堝感應加熱裝置、澆注裝置、測溫裝置、鑄造裝置、攝像監視系統、熔煉電源系統、真空系統、氣氛控制系統、水冷系統、氣動系統及電氣控制系統等組成。最大可一次熔煉50kg金屬，可以實現壓差澆鑄也可以實現離心澆鑄、加壓(至絕對壓力預約 0.6MPa)凝固工藝,是一種高效的冷坩堝真空感應熔煉澆注爐。

由于整個熔煉過程可以在真空環境下進行, 因此可以獲得優質鑄錠 。

作為特種設備，CCIM 設備有潛在的危險性，這就要求各部分之間具備完善的電氣機械連鎖、互鎖邏輯關系，并且各部分的設計原則應滿足使用要求(功能實現)、性能指標(技術參數)、安全防護(人員安全及設備使用安全)，節能環保(用電效率、噪音、電磁污染、廢物、廢氣處理)等方面的規范及條例規定。
